Kolon Tesisatı Proje Aşamaları

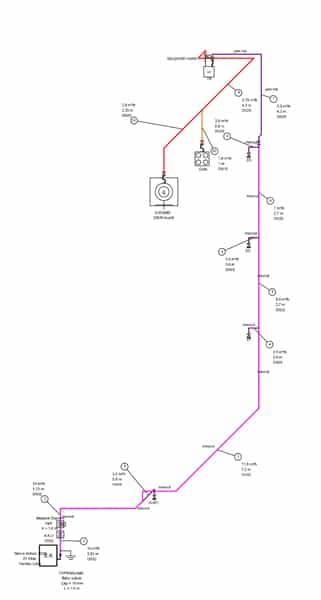

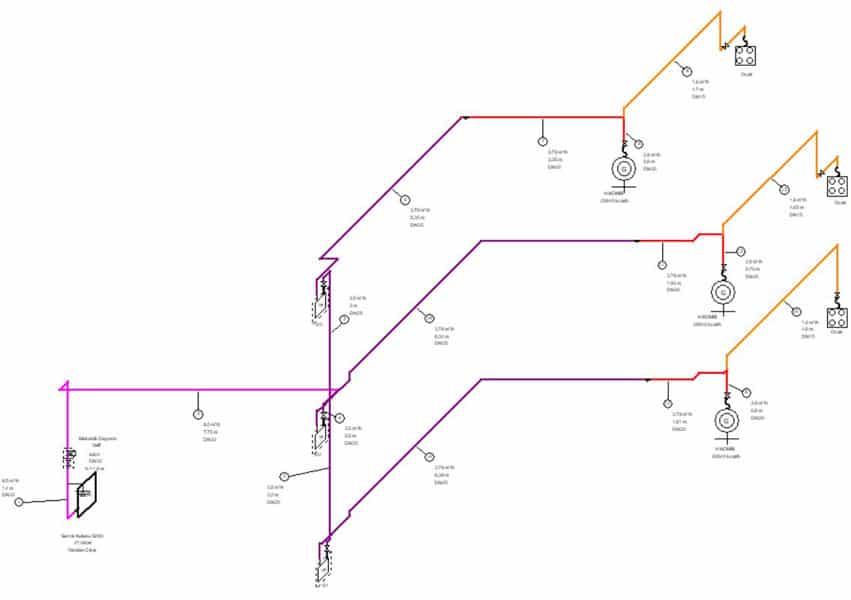

- Öncelikle binada yeni yapılmış ve daha önce bir doğalgaz projesi yok ise bu bina için kolon tesisatı proje çizilmesi gerekir. Kolon ile daire içi de gösterilir. Şekil 1 de örnek olarak 3 daireli bir binanın kolon tesisatı gösterilmiştir. Şekil 2 de villa için kolon tesisatı gösterilmiştir.
2. Binada mevcut kolon tesisatı projesi var ve yeni bir daire yapıldı. Bu durumda kolon tesisatı tekrar gösterilmelidir. Şekil 3 de üst kata eklenen daire için kolon çizimi gösterilmiştir. Buna göre iç tesisat projesi mutlaka kolon tesisatı ile birlikte çizilmelidir.
3. Daire veya binada bulunan cihazların toplam kapasitesi fazla olursa sistem kolon projesi olarak projeyi istemektedir. Şekil 4’te 3 hermetik soba ve 1 şofben için kolon projesi gösterilmiştir. Üst katta bulunan D2 için sadece tüketim ağzı (sayaç vanası) gösterilmiştir.
Genel anlamda bu üç durum sebebiyle kolon tesisatı proje çizimi istenmektedir. Ayrıca gaz dağıtım şirketi binada kontrol yapıp kolon tesisatında bir eksiklik görmesi durumunda da tekrar kolon tesisatı proje çizilmesini isteyebilir. Örneğin kolon tesisatında mekanik deprem vanası olmaması durumunda bu vananın eklenmesini istediğinde tekrardan kolon projesi çizilmesi gerekmektedir.
